QJB潜水搅拌机技术说明
    QJB型潜水搅拌机、推进器是在1988年引进德国潜水电机生产技术基础上自行开发的，现已形成电机功率从0.85~4kw，转速从42~980转/分，叶轮直径260~320mm的系列产品的批量生产，打破了我国潜水搅拌机完全依赖进口的局面。该产品在投放市场以来，先后在全国数十家污水处理厂投入运行，得到用户的一致好评。

1.设备名称    潜水搅拌机
2.主要技术参数
2.1
型号 QJB4/6-320/3-960/S
安装位置 生化池
数量(套) 12
叶轮直径(mm)          320
输出转速 960rpm
额定功率           4kW
电机绝缘        F
电机防护          IP68
电源             380V   50Hz   3ph

2.2
型号 QJB2.2/8-320/3-740/S
安装位置 生化池
数量(套) 4
叶轮直径(mm)          320
输出转速 740rpm
额定功率           2.2kW
电机绝缘        F
电机防护          IP68
电源             380V   50Hz   3ph

5.3.2  主要零部件材料

1、电机壳体：                          不锈钢

2、螺旋浆：                            不锈钢

3、主轴：                              不锈钢（440）

4、机械密封：                          耐腐蚀钨或碳化硅

5、螺栓、螺母、垫圈：                  不锈钢(316Ti)

6、导轨、支架：                        不锈钢(304)

7、提升链：                            不锈钢(304)

8、悬臂式起吊机及支座：                碳钢镀锌

9、电控箱：                            不锈钢(304)

5.3.3技术要求

（一）设备性能要求

1）搅拌器制造商必须根据招标书中所提供的图纸，并充分考虑各反应池的池型、介质浓度等条件对搅拌器做出选型．并提供搅拌器选型推力配置表。

2）提供的搅拌器必须具有足够大的推力（不能小于表中要求的参考推力值）。每台潜水搅拌器应能在所安装的污水池中连续工作，须能推动污水流动和充分搅拌、混合污水。

3）应能在电机全浸没条件下每日24h连续运行、间歇运行和长期停止状态后恢复运行，潜水搅拌器在整个运行过程中须保持平稳、噪声小、震动小，无故障运行时间至少为20,000h。

（二） 设备结构要求

潜水搅拌器的安装导轨能***设备自由转动调节各种角度，可以方便地被提升和放下，并且应该可以方便地卸下进行检查或维修，而无需把池子放空。搅拌器应有一个滑动的方形导杆支架作为其整体的一部分。搅拌器的整个重量应支撑在一个水平支架上，该支架必须能够承受搅拌器的重量和推力。搅拌器及其附件和电缆，应能够连续浸没在深度为20米的水下而不会损坏其防水密封性。

（1）壳体

搅拌器壳体的主要材质应为不锈钢AISI304。所有的螺母、螺钉和垫圈应为AISI316不锈钢或更好的材质。

（2）电缆入口密封

电缆入口应为电机定子室的一个组成部分。电缆入口应有一个筒型弹性衬套，衬套侧面有垫圈及一个套圈，两者的设计应有精密的公差以配合电缆的外径和入口内径。环氧树脂、硅胶或其它二级密封系统不被接受。

（3）电机

电机的种类应为鼠笼式感应电动机额定工作电压为三相380VAC，额定工作频率为50HZ，在设备性能参数表要求的工况下，电机必须能输出足够的转距使搅拌叶轮正常运行（采用齿轮箱变速将不被接受）。电机应允许电压的偏差范围为±10％。应提供一份能显示转矩、电流、功率因数、输入/输出功率和效率的性能图。该性能图还包括启动和无负载特性的数据。电机的性能曲线应提供转矩曲线、电流、功率因数、输入输出功率和效率。此曲线也应包括在空载启动时的特性数据。电机应能在水下20m处连续使用而不失去其防水性能（根据IP68标准）。电机应有足够的轴功率，以***泵在其整个性能曲线范围内运行时不过载。

潜水电机应具有以下特点（但不限于）：电机为空气填充壳式设计，内部为充满空气的防水腔。定子绕组和定子接线的绝缘等级应是H级，电机应设计成可在泵送温度为40℃而温升不超过85℃的情况下连续运行，电机的启动方式按满负荷直接启动设计,电机应能满足每小时启动次数不小于15次的要求。潜水电机的防护等级为IP68。

（4）电机轴和轴承

搅拌器和电机的轴应是连续无间断的轴，轴的材质为AISI 440，轴应在有脂润滑的三个轴承上转动。上轴承包括一个滚珠轴承承担径向力及一个向心止推轴承来承担轴向力。主轴承应是一个单滚珠轴承用于承担轴向力。所有轴承的设计寿命最小为 100,000 小时。轴的材质为ASTM420或更优。轴承必须为SKF品牌。

（5）密封

搅拌器应采用插入式的双机械密封结构和唇形密封组织，机械密封的使用寿命不低于25,000小时。密封在一个油腔内运行，该油腔能以一稳定的流速对重叠的密封面进行润滑。外机械密封为耐腐蚀烧结碳化钨或碳化硅，避免搅拌液进入油腔。内机械密封为耐腐蚀烧结碳化钨或碳化硅，避免油腔中的油进入电机。内外机械密封各自独立地运行。

（6）油室

用油润滑和冷却密封，并作为液体和电机间的缓冲,作为进一步的保护措施，油室中设置油水探头，能在机械密封损坏后及时发出报警信号，以避免电机严重损坏。

（7）叶轮

搅拌器的叶轮应用不锈钢材料AISI316L制造，并经过动平衡实验和精心加工，能高效率地传递电机输出功率，混合和推进池底污水流动。为使叶轮避免缠绕和阻塞，叶片采用水力平衡的无堵塞的拽后型设计；为防止在运转时叶轮与轴产生松动，必须采取可靠的内外部锁紧装置。

（8）保护

潜水电机设以下保护：

A：在每相定子绕组线圈中装入热敏开关。热敏开关需在≤70℃时常闭，在≥140℃时常开。

B：在潜水电机定子室设漏水传感器（污泥调节池潜水搅拌器无此保护）。

热敏开关、定子室漏水传感器经导线引至电机接线盒。接线盒应包括端子板。端子板应用弹性“O”形环与电机密封。接线板应采用穿线压紧杆方式长期固定和连接电缆导线及定子进线。电机必须提供与上述保护配套的保护装置，并具有以下功能：

热敏开关断开时，停止电机运行并报警。

定子室中渗入水分时，停止电机运行并报警。

供方需说明各保护传感器的输出信号形式并提供保护装置的控制原理图及接线图。

3.用途
    广泛适用于污水处理厂的工艺流程中推进搅拌含有悬浮物的污水、污泥混合液、工业过程液体等，创建水流，加强搅拌功能，防止污泥沉淀及产生死角。
4.特点
    结构紧凑、安装方便、操作简单、易于维修、配套电机功率小、无噪音，可以随便装置。
5.适用范围
搅拌器在下列条件下应能正常连续运行
1）介质温度不超过40°C;
2）介质的PH值在5—9之间;
3）液体密度不超过1150kg/m3;
4）长期潜水运行，潜水深度一般不超过20m;
池容积在1000-3000m3，粘度可达到50cP；池容积在500-700m3，粘度可达1000cP。
6．性能原理
电机能在全浸没条件下连续运行、间隙运行和长期停止状态（正常工艺停机）后恢复运行，搅拌器在整个运行过程中保持平稳状态，无故障运行时间不少于10000小时，每日能连续24小时运行或间隙运行。
6.1导轨系统
导轨系统可自由调整搅拌器的提升和下降，并无需排空水池情况下拆卸和安装搅拌器，搅拌器全部的重量受力在一个支架上，并且这个支架可承受搅拌器产生的推力。
6.2电机壳体
搅拌器的电机壳体由铸铁制造，壳体厚度足以承受何载，其表面平整光滑。
6.3叶轮
叶轮用不锈钢制造，且经动平衡实验。叶轮与轴之间装有锁定装置，以防转动时松动，叶片设计为三片式，具有自清洁及免振功能。
6.4轴
搅拌器的电机和叶轮采用直联式传动方式，轴由不锈钢制造，轴能承受所有轴向和径向载荷，轴承的设计寿命不少于100000小时，叶轮轴完全与搅拌介质隔离。
6.5轴封
采用两个相互独立高质量机械密封，机械密封面材料均采用耐腐蚀碳化钨，机械密封的使用寿命不低于25000小时。
6.6电机
潜水搅拌机的电机为三相鼠笼异步电机，防护等级为IP68，绝缘等级为F，潜水电机可连续运行，每小时可启动至少10次。
6.7电缆和电缆密封
电机配有控制和动力水下电缆，为了打动限度地保护电机，即使在偶然的不正常运行情况下，电缆损坏且电机仍在水下，电缆进口也不允许有湿气进入电机和接线盒，电缆进口宜采用三道密封，内侧采用单芯电缆剥皮并镀锡后嵌入树脂中，中间整个电缆嵌入树脂中，***外部用长橡胶环密封，电缆密封组件应做成一集成。
6.8搅拌器保护
电机绕组上装有温度传感器以监测电机绕组过热，在搅拌器中应设置泄露和湿气保护传感器，应能监测并在搅拌器出现严重损坏前发出报警信号。

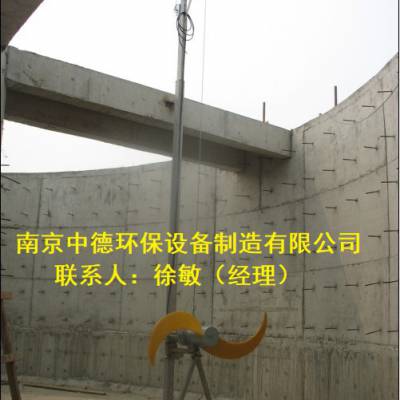

6.9安装提升系统
安装提升系统包括导轨、提升索、水上提升支架和电缆固定件等。搅拌机壳体结构有方便固定提升索的设计或配置。装搅拌器也不必要把池子放空。
7. 主要材料


8．电控箱
8.1控制箱结构
控制箱为室外落地式安装，可前检修、前开门；电缆进出线为下进，下出线方式；防护等级为IP55。
8.2控制箱功能
机旁控制箱用于控制潜水搅拌机的开/停，动力及信号电缆的转接；
控制箱内包括动力及信号接线转接端子排，潜水搅拌机故障信号转换装置，带手动复位功能，“急停”按钮，启动及停止按钮，信号灯等元件。
箱内动力及信号电缆转接端子的选择与设备功率配套。
8.3检查和验收
搅拌器的叶轮经动、平衡实验，并提交有关检测报告。
现场安装后进行2个小时的负荷实验，以证明搅拌器是否符合技术要求。
9. 配套范围
   *  装配完整的QJB型潜水搅拌机；
*  电机托架、限位吊钩、导轨、起吊架、紧固件等；
*  10米水下电缆、电缆夹、电缆接线盒；
*  所有连接附件、地脚螺栓、备品备件；
*  就地控制箱。
