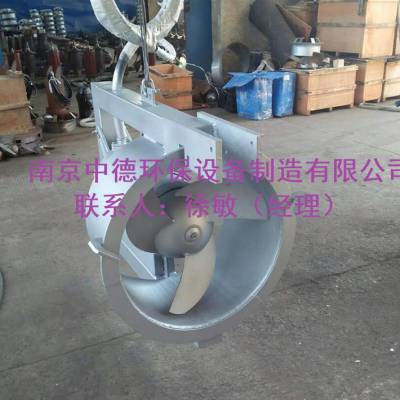

QJB-W型潜水污泥回流泵 |
一、使用范围
QJB-W型潜水污泥回流泵是南京中德环保引进潜水电机生产技术基础上自行研发的产品，该泵为二级污水处理厂混合液回流、反硝化脱氮的专用设备。亦可用于地面排水、灌溉和废水处理过程中再循环等需要微扬程、大流量场所。
二、使用条件
1、连续运行时，介质温度不高于40℃；
2、介质PH值为6-9；
3、潜没深度10m。
三、产品特点
1、按微扬程大流量专门设计，效***；
2、按抗堵塞、抗缠绕专门设计，使用可靠；
3、采用的密封材料，可以使泵安全连续运行10000小时以上；
4、结构紧凑，安装、维修方便；
5、主机采用冲压成型结构，体积小、精度高、耐腐蚀、无噪音；
6、产品设置漏电、漏水及电机过载等保护及报警装置，确保产品安全性与可靠性。 |
四、型号说明 |
五、技术参数型号规格 | 电机功率(Kw) | 额定电流(A) | 叶轮转速(rpm) | 叶轮直径(mm) | 回流量(m3/h) | 扬程(m) | 300QJB-W-1.5 | 1.5 | 4.0 | 741 | 300 | 180～320 | 0.4～0.8 | 300QJB-W-2.2 | 2.2 | 5.9 | 740 | 300 | 210～516 | 0.4～0.8 | 300QJB-W-3 | 3 | 7.2 | 960 | 300 | 260～620 | 0.5～0.9 | 300QJB-W-4 | 4 | 9.6 | 980 | 300 | 320～820 | 0.5～1.1 | 400QJB-W-2.2 | 2.2 | 5.9 | 710 | 400 | 468～720 | 0.4～0.8 | 400QJB-W-3 | 3 | 7.5 | 720 | 400 | 650～990 | 0.45～0.9 | 400QJB-W-4 | 4 | 10.3 | 730 | 400 | 780～1170 | 0.45～0.85 | 400QJB-W-5.5 | 5.5 | 11.2 | 730 | 400 | 820～1250 | 0.45～0.9 | 500QJW-4 | 4 | 9.6 | 730 | 500 | 870～1210 | 0.45～0.9 | 500QJB-W-5.5 | 5.5 | 11.2 | 730 | 500 | 820～1350 | 0.5～1.0 | 500QJB-W-7.5 | 7.5 | 15.2 | 730 | 500 | 1210～1460 | 0.6～1.0 | 500QJB-W-11 | 11 | 23 | 730 | 500 | 1600～2060 | 0.65～1.05 | 600QJB-W-5.5 | 5.5 | 17 | 480 | 600 | 900～1500 | 0.45～0.95 | 600QJB-W-7.5 | 7.5 | 23 | 480 | 600 | 1240～2150 | 0.45～1.05 | 600QJB-W-11 | 11 | 32 | 480 | 600 | 1740～3050 | 0.45～0.95 | 700QJB-W-18.5 | 18.5 | 49.5 | 480 | 750 | 2600～3020 | 0.6～1.2 | 700QJB-W-22 | 22 | 64 | 480 | 750 | 3050～4020 | 0.6～1.3 | 700QJB-W-30 | 30 | 85 | 480 | 750 | 4010～5500 | 0.6～1.4 |
|
六、性能曲线
此曲线为泵的特性曲线，不包括扩散管和进出口的损失。
|
| QJB-W1.5 QJB-W2.5 | QJB-W4 QJB-W5 | QJB-W7.5 QJB-W10 |
| |
七、产品安装
正确安装使用是该泵长久、正常运转的基本***，特别提醒用户不可大意。
回流泵采用自动耦合安装系统，不用任何机械拆卸便可迅速提升泵进行检查，方便快捷。
本设备除穿墙需预埋外，导杆、起吊杆打膨胀螺栓与池体连接，不需预埋件。
|
|
八、技术参数型号 | d1 | d2 | d3 | D | DN | L | h1 | h2 | B | L | QJB-W1.5 | 195 | 440 | 520 | 600 | 400 | 680 | 750 | 350 | 由
用
户
确
定 | QJB-W2.5 | 195 | 440 | 520 | 600 | 400 | 680 | 750 | 350 | QJB-W4 | 273 | 645 | 725 | 800 | 600 | 930 | 1200 | 550 | QJB-W5 | 273 | 645 | 725 | 800 | 600 | 930 | 1200 | 550 | QJB-W7.5 | 300 | 645 | 725 | 800 | 600 | 980 | 1200 | 550 | QJB-W10 | 300 | 645 | 725 | 800 | 600 | 980 | 1200 | 550 |
|
